不銹鋼潛水?dāng)嚢铏C(jī)

LHJ型立式環流攪拌機

為什么選擇我們：

1.水力性能好

采用自主研發水力部件（葉輪和輪轂），更好的推動水流距離，在水中使用效率更高。

2.密封性佳

市面上很多潛水?dāng)嚢铏C(jī)的機械密封容易被纖維纏繞漏水，我公司選用品牌特殊定制密封件（具有防纏繞能力），我們的機械密封橡膠件全部使用氟橡膠，相比丁腈具有更好的耐腐蝕性。

3.進口軸承、潛水專用電機

選用日本NSK軸承，采用潛水專用電機，具有油室泄露檢測和電機繞組過熱保護，確保長期運行平穩。

4.可定制防爆電機

采用的電機為防爆電機，Ex d II。

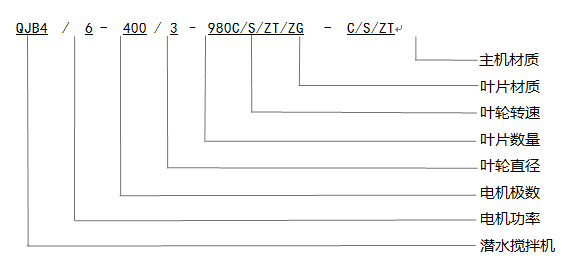

型號表示方法/Model：

型號說明/Demonstration Df The Type

適用范圍/ Working Conditions

1、介質溫度:≤40°C

2、介質的PH值:5~9

3、液體密度:≤1150kg/m3

4、潛水深度:≤20

主要性能及重量/Main Performance & Weight

序號 NO	攪拌機型號 Model	功率 Power	電流 Current	葉輪直徑 IMP Diameter	葉輪轉速 Speed	推力 Thrust	重量 Weight	安裝系統 Install System
序號 NO	攪拌機型號 Model	kW	A	mm	r/min	N	kg	安裝系統 Install System

1	QJB 0.37/6-220/3-980	0.37	1.5	220	980	135	45	I/II
2	QJB 0.55/6-220/3-980	0.55	2.1	220	980	140	45	I/II
3	QJB 0.75/6-220/3-980	0.75	2.3	220	980	150	55	I/II
4	QJB 0.85/8-260/3-740	0.85	3.9	260	740	165	65	I/II
5	QJB 1.5/6-260/3-980	1.5	4	260	980	300	65	I/II
6	QJB2.2/8-320/3-740	2.2	5.9	320	740	320	70	II
7	QJB4/6-320/3-980	4	10.3	320	980	610	70	II
8	QJB1.5/8-400/3-740	1.5	4.5	400	740	600	65	II
9	QJB2.5/8-400/3-740	2.5	7.5	400	740	800	70	II
10	QJB3/8-400/3-740	3	9	400	740	800	75	II
11	QJB4/6-400/3-980	4	11	400	980	1200	73	II/III
12	QJB4/8-420/3-740	4	9.2	420	740	1400	116	II/III
13	QJB 5.5/8-480/3-740	5.5	12	480	740	1600	120	II/III
14	QJB 7.5/8-480/3-740	7.5	15	480	740	1800	136	II/III
15	QJB4/12-620/3-480	4	14	620	480	1400	184	III
16	QJB 5/12-620/3-480	5	18.2	620	480	1800	187	III
17	QJB 7.5/12-620/3-480	7.5	22.5	620	480	2600	229	III
18	QJB 10/12-620/3-480	10	32	620	480	3300	234	III
19	QJB 7.5/12-620/3-480	7.5	28	620	480	2900	230	III
20	QJB 10/12-620/3-480	10	32	620	480	3700	236	III/IV
21	QJB 15/12-620/3-480	15	39	620	480	4500	280	III/IV

選型參照表（正常生活污水）

池長	池寬	有效水深	功率	型號	數量（臺）
2	2	2	0.37	QJB0.37/6-220/3-980	1
3	3	3	0.55	QJB0.55/6-220/3-980	1
4	4	4	0.85	QJB0.85/8-260/3-740	1
5	4	4	1.5	QJB1.5/6-260/3-980	1
6	5	4.5	1.5	QJB1.5/8-400/3-740	1
6	5	4.5	或者2.2	QJB2.2/8-320/3-740	1
7	6	5	2.5	QJB2.5/8-400/3-740	1
8	8	5	3	QJB3/8-400/3-740	1
9	9	5	4	QJB4/6-400/3-740	1
10	10	5	5	QJB5/12-620/3-480	1
10	10	5	或者2.5	QJB2.5/8-400/3-740	2
13	13	5	7.5	QJB7.5/12-620/3-480	1
13	13	5	或者4	QJB4/6-400/3-740	2
15	15	5	10	QJB10/12-620/3-480	1
15	15	5	或者5	QJB5/12-620/3-480	2

一、潛水?dāng)嚢铏C(jī)的選型注意事項

1、選型計算公式，功率=長×寬×有效水深×0.008w（系數-普通生活污水）

2、圓型池，環型池可以減少10%功率，方型池，長方形池，三角形池則必須增加10%功率，池型越大功率相對可以減小，反之，池型越小功率相對可以增大。

3、介質污泥濃度每增加10%則功率必須增加30%。

4、對于有懸掛填料的池子，選型要增大一個功率

5、養殖固液分離池潛水?dāng)嚢铏C(jī)選型，大型水池如果安裝立式攪拌機需要架一條很長的走道，價格昂貴安裝不方便，而且立式攪拌機對于濃稠介質循環效果差，周邊糞污容易堆積沉淀，所以可以采用潛水?dāng)嚢铏C(jī)。選型以4kw以上功率為主，定子可以加超溫保護裝置，由于池子里面粗纖維較多機械密封容易纏繞漏水，所以水封我公司采用專用防纏繞機械密封，輪轂采用外進里出機械結構，大大增加了潛水?dāng)嚢铏C(jī)的使用年限。

6、方形池、長方形池還可以在葉輪大小、螺旋角、安裝位置、進出水口位置等方面來考慮做到無死角或小死角。

7、有關流速的問題，有許多推流用攪拌機，則必須提供原來流速、池型截面、長度等相關數據及要求達到的流速。本公司就能提供相應的產品。這是一個比較復雜的過程。有關選型問題請與廠家技術工程師聯系。董工：18951613058

8、對于只買主機自己做安裝系統的客戶，我們提供潛水?dāng)嚢铏C(jī)的安裝高度（有效水深4m）　　

(1)葉輪直徑220mm葉輪中心距離池底600mm

(2)葉輪直徑260mm葉輪中心距離池底800mm

(3)葉輪直徑400mm葉輪中心距離池底1000mm

(4)葉輪直徑620mm葉輪中心距離池底1200mm

(5)可根據有效水深適當提高或降低安裝高度。

攪拌機布局準則

潛水?dāng)嚢铏C(jī)在水池內的位置會嚴重影響攪拌效果和攪拌效率。目前，污水處理廠根據水池形狀，對于潛水?dāng)嚢铏C(jī)的安裝基本上遵循以下四個準則。

1.發揮附壁效應，采用不對稱安裝

流體在流動過程中，向離得近的面偏移，如同被壁面吸附過去一樣，這就是附壁現象。在潛水?dāng)嚢铏C(jī)的安裝中，充分利用附壁現象，使從葉輪沖出的射流向池底、窄邊偏離，與池壁沖擊，形成沖擊射流，使流體更加充分地循環，達到充分?jǐn)嚢璧男ЧＨ缦伦髨D所示，攪拌器并沒有安裝在池壁的中部，而是與水池中部偏移了一段距離安裝，這樣從葉輪內沖出的射流將池內流體分成了不相等的兩部分，射流會向離得近的面偏移，在池壁的相互作用下，形成沖擊射流，池內流體充分循環；或是如下右圖，攪拌器在圓形水池內安裝，機軸偏離一定角度，避免其機軸軸線經過圓心，如此就會形成兩個不同大小的回流區域，在附壁效應的作用下，池內流體形成良好的循環，達到滿意的攪拌效果。

2.避免短路循環，形成射流交叉

　　如果兩個潛水?dāng)嚢铏C(jī)面對面安裝，且軸線在同一條直線上，會形成射流相碰撞，造成短路循環，這會造成能量的很大損失，而且不利于水池內流體的循環。為避免短路循環，可將兩個面對面安裝的機器錯開一定的安裝角度安裝，如下圖所示，使兩者的軸線相平行，從葉輪沖出的兩股射流形成射流交叉，在水池中部形成旋渦、回流，這樣有利于池內流體的循環。

3.利用池壁的反射

　　潛水?dāng)嚢铏C(jī)是利用電機帶動葉輪，葉輪旋轉帶動周圍流體，流體形成射流從葉輪內沖出。由于水池是由四個池壁以及池底組成的敞開容器，故射流會與池壁、池底發生碰撞，形成沖擊射流，從而改變流體速度以及方向，再次發生能量的轉換，形成回流。所以我們?cè)诎惭b時要充分利用池壁的發射作用，盡量將設備安裝在能充分發揮射流特性且易與池壁發生碰撞的位置上，讓水流充分發展，但不能形成急轉彎。通常情況下，攪拌機安裝的位置必須與反射池壁保留一定距離，以使得其射流能充分發展，同時離反射池壁又不能太遠，要使流體有一定的速度和反射池壁發生沖擊。如圖所示利用池壁反射來確定設備的安裝位置。

4.利用進出口位置

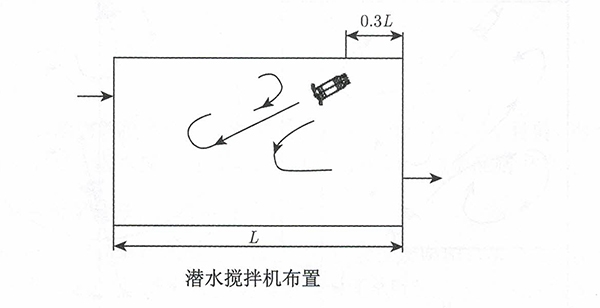

　　某些污水池存在進出口，池內流體存在流動速度，如下圖所示潛水?dāng)嚢杵鞯陌惭b位置使其射流與池內水流方向形成循環，增加攪拌效率。

常規安裝系統/Installation System

免排水安裝系統

浮筒式安裝系統

主要零件材質/Major Parts Material From

序號NO	零件名稱Part name	材質 Material

1	起吊架	Q235、304不銹鋼、316不銹鋼、
2	鋼絲手搖絞盤	部件成品
3	起吊座尼龍環	尼龍
4	導桿	Q235、304不銹鋼、316不銹鋼、
5	鋼絲繩	304不銹鋼、316不銹鋼、
6	減震墊	橡膠
7	吊耳/卸扣	304不銹鋼、316不銹鋼、
8	緊固件	Q235、304不銹鋼、316不銹鋼、

安置尺寸/Installation dimensions

序號 NO	攪拌機型號 Model	a	b	D	L	h1	H2

1	QJB 0.37/6-220/3-980	□40	175	220	410	550	170
2	QJB 0.55/6-220/3-980	□40	175	220	410	550	170
3	QJB 0.75/6-220/3-980	□40	175	220	410	550	170
4	QJB 0.85/8-260/3-740	□50	180	260	570	600	180
5	QJB 1.5/6-260/3-980	□50	180	260	600	600	180
6	QJB2.2/8-320/3-740	□70	185	320	640	800	220
7	QJB4/6-320/3-980	□70	185	320	970	800	220
8	QJB1.5/8-400/3-740	□70	185	400	960	900	250
9	QJB2.5/8-400/3-740	□70	185	400	640	900	250
10	QJB3/8-400/3-740	□70	185	400	700	900	250
11	QJB4/6-400/3-980	□70	185	400	700	900	250
12	QJB4/8-420/3-740	□70	235	420	92 0	1100	300
13	QJB 5.5/8-480/3-740	□70	235	480	1050	1200	300
14	QJB 7.5/8-480/3-740	□70	235	480	1050	1200	300
15	QJB4/12-620/3-480	□100	250	620	1050	1500	310
16	QJB 5/12-620/3-480	□100	250	620	1050	1500	310
19	QJB 7.5/12-620/3-480	□100	250	620	1160	1500	310
20	QJB 10/12-620/3-480	□100	250	620	1200	1500	310
23	QJB 15/12-620/3-480	□100	250	680	1400	1600	350

流場及選型/Flow chart & Selection

較佳工作區

在圓形或矩形池中攪拌活性污泥

（****長：寬=2.5:1）

下圖表僅適用于活性污泥

干物質含量：****10KG/m3

污泥容積率：100-150ml/g

混合等級：2.5

不銹鋼潛水?dāng)嚢铏C(jī)
