一、產品簡介
在目前水處理過程中，用于清除固體懸浮物的大型粗格柵設備主要有高鏈式格柵除污機、傳統的鋼絲繩牽引式格柵除污機等。這些設備運行中易將雜質攪渾，清除不徹底，且細碎雜質易從格柵中跑漏，或容易纏繞在格柵上堵塞柵隙。碰到木塊竹竿樹枝等硬物，容易將設備卡死或損壞設備，而鋼絲繩牽引式格柵除污機還可能出現亂繩情況。因此分離效果差，效率低，運轉不正常。

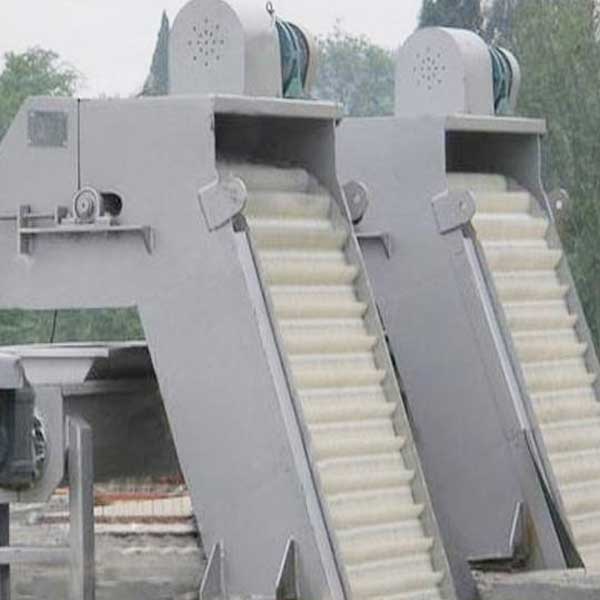

鑒于以上幾種格柵在使用中所存在的不足，我公司研制了回轉式雨水格柵，該設備是一種可以連續自動清除液體中固體懸浮物的裝置，其機架結構參照了我公司回轉式雨水格柵的優點，采用與眾不同的工作原理即耙齒鏈在柵條前后作回轉運動，當耙齒運轉到柵條的迎水面時，耙齒鏈采用封閉式，保證不讓雜物侵入，使設備運轉更加平穩。在設備安裝時采用整機吊裝，且只要在集水井兩側的地平上預埋620×150×16鋼板兩塊，土建簡單，節約，安裝維修方便。
本裝置設計合理、簡單、運轉安全、可靠、自動化程度高，可廣泛應用于水處理行業中。

二、工作原理
回轉式雨水格柵包括機架、驅動變速系統、傳動導輪、支承輪以及繞其轉動的封閉式回轉牽引鏈，齒耙和柵條。在電機減速機的驅動下，回轉牽引鏈由下往上作回轉運動，當牽引鏈上的耙齒軸運轉到柵條的迎水面時，耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中。由于齒耙設計成雙齒齒耙雙齒間成一夾角，這樣當一齒插入柵條縫隙中清撈時，另一齒則與其形成包圍之勢將固體雜物包圍住，不讓其脫漏，清除效率高且徹底。當齒耙運轉到機器上部時，雜物靠自重自行脫落容器中或輸送機上，把雜物送走,減速機采用常州星海減速機廠的產品。
同時在設計時考慮到：
1、雜物可能進入牽引鏈中，將牽引鏈卡死，故設計了封閉式牽引鏈。
2、 水下軸承組件采用不銹鋼材料，配以耐磨鋼軸承，免去了水下部件的日常維修。

三、使用條件
1、回轉式雨水格柵的柵條放置于耙齒牽引鏈的中間位置（其它機械格柵置于牽引鏈之下），改變了耙齒在清撈過程中的運動方向（與其它格柵相反），避免硬物帶入底部將齒耙及牽引鏈卡死。
2、本設備采用回轉式牽引鏈，其主要有鏈板、鏈銷和滾子組成。運行時由機架上的導軌作導向，滾子在導軌上作滾動運動，免去了鋼絲繩牽引式格柵除污機亂繩的煩惱。
3、本設備可以根據用戶需要任意調節設備運行間隔時間，實現周期性運轉，可以根據柵前柵后液位差自動控制，并且有手動控制功能，方便檢修。
4、為避免沖擊負荷對設備的破壞，在減速器輸出軸軸端的鏈輪盤上設計安裝了過載安全保護裝置。
總之回轉式雨水格柵具有自動化程度高、清撈效果好、動力消耗少、無噪音、耐腐蝕性好等優點，在無人看管的情況下，可保證連續穩定工作，日常維護工作很少。可廣泛應用于城市污水處理、自來水廠取水口、雨水泵站、發電廠冷卻水取水口等大量的水處理場所。
械格柵又稱回轉式格柵清污機，GSHZ型格柵清污機，XQ型格柵清污機，GF型格柵清污機，GSHP型格柵清污機，HXG型機械格柵，耙式機械格柵，雨水格柵，泵站格柵，旋轉式格柵清污機

四、GSHP型回轉齒耙除污格柵機選型GSHZ型回轉式除污粗格柵適用范圍
1．給排水工程泵站、進水口細格柵間，清除細格柵上的柵渣。
2．紡織、印染、屠宰、制革造紙等工業廢水的固液分離。
3．制糖、釀酒、食品加工中的固液分離。

五、主要特點
·結構緊湊、電氣控制簡單，便于實現自動化；
·耐蝕性好、能耗省、噪音�。�
·除污動作連續、排渣干凈、分離效率高。

六、型號表示方式
X G ━ □×□

渠 深 （mm）
格柵寬度 （mm）
注：該設備安裝時采用整機吊裝，在集水井兩側無需設置其他支承，只要在地平上預埋620×150×16鋼板兩塊，安裝時將機架兩側的支承鋼板與其焊為一體即可。
選型由過水量、提升高度而定，同時根據所分離雜物的大小選配不同格柵。
